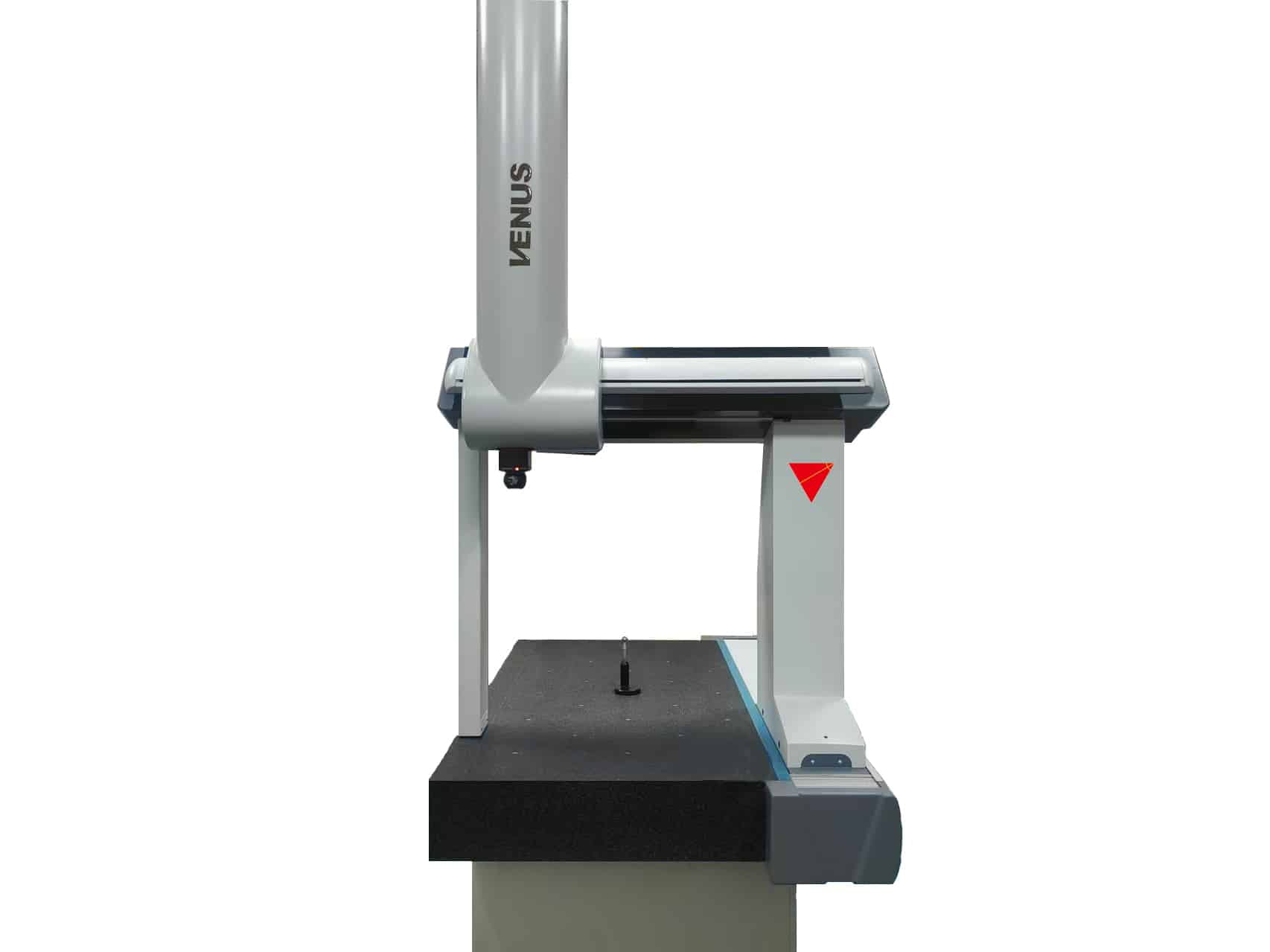

- 产品名称：VENUS小行程桥式测量机
- 所属分类：VENUS桥式测量机
- 产品描述：专为精密小型零件设计的经济型测量方案，具备优异的动态性能和测量精度
- 产品规格：采用天然花岗岩工作台与导轨，高刚性铝合金桥架结构，伺服电机驱动，精密光栅尺反馈系统
产品特点与优势
- 优化的动态性能确保高效测量，提升检测效率达30%以上
- 全闭环控制系统结合精密光栅尺，保证长期测量稳定性与重复性
- 模块化设计便于维护升级，降低全生命周期使用成本
技术特性
| 技术特性 | 描述 |
|---|---|
| 机械结构 | 优化设计的轻量化移动桥架，加速度可达866mm/s²，减少测量循环时间 |
| 导轨系统 | 各轴均采用高精度预载荷空气轴承，花岗岩导轨经精密研磨，保障运动平稳性 |
| 温度补偿 | 集成T-TAS温度自适应系统，在15-30°C范围内实时补偿热变形误差 |
型号及行程范围
| 型号 | X轴行程 (mm) | Y轴行程 (mm) | Z轴行程 (mm) |
|---|---|---|---|
| VENUS5.7.5 | 500 | 700 | 500 |
| VENUS6.8.6 | 600 | 800 | 600 |
| VENUS8.10.6 | 800 | 1000 | 600 |
| VENUS7.10.7 | 700 | 1000 | 660 |
| VENUS8.12.6 | 800 | 1200 | 600 |
| VENUS8.15.6 | 800 | 1500 | 600 |
测量应用
- 精密齿轮与传动部件
- 医疗手术器械与植入物
- 电子连接器与半导体元件
- 精密注塑与压铸模具
- 航空航天小型结构件
